PTC-XD-PRO-Anti-Drohnen-System
Das PTC-XD-PRO-Anti-Drone-System ist speziell für die permanente Installation im Freien entwickelt und integriert fortschrittliche UAV-Erkennung und Störfunktionen.Diese umfassende Lösung erfolgt gleichzeitig Multi-Target-Richtungsfindung und Positionierung, die eine präzise Lokalisierung und Flugbahnverfolgung sowohl der Ziel-UAVs als auch ihrer Piloten ermöglicht.
Mit hochentwickelter Funkstörung und hochmoderner Sperrtechnologie, schneidet das System UAV-Videoübertragung, Fernbedienung und Navigationsverbindungen effektiv ab.die nicht autorisierte Drohnen zwingt, unverzüglich zu ihrem Ursprung oder Land zurückzukehrenWenn es mit einer optional erhältlichen Störgeräte ausgestattet ist, bietet es einen vollständigen Schutz des Luftraums in geringer Höhe mit verbesserten Überwachungsmöglichkeiten für gesicherte Bereiche.
Anwendungen
Ideal für die Sicherheit in geringer Höhe in verschiedenen Szenarien, einschließlich groß angelegter Veranstaltungsschutz, öffentliche Sicherheitspatrouillen, Grenzverteidigung, VIP-Schutzdetails, Militärzonen,Kraft- und petrochemische AnlagenDas System arbeitet offline als eigenständige Einheit, bietet flexible Einsatzoptionen und bietet schnelle Reaktionsfähigkeiten, um verschiedenen Betriebsanforderungen gerecht zu werden.
Spezifikationen für Detektionssysteme

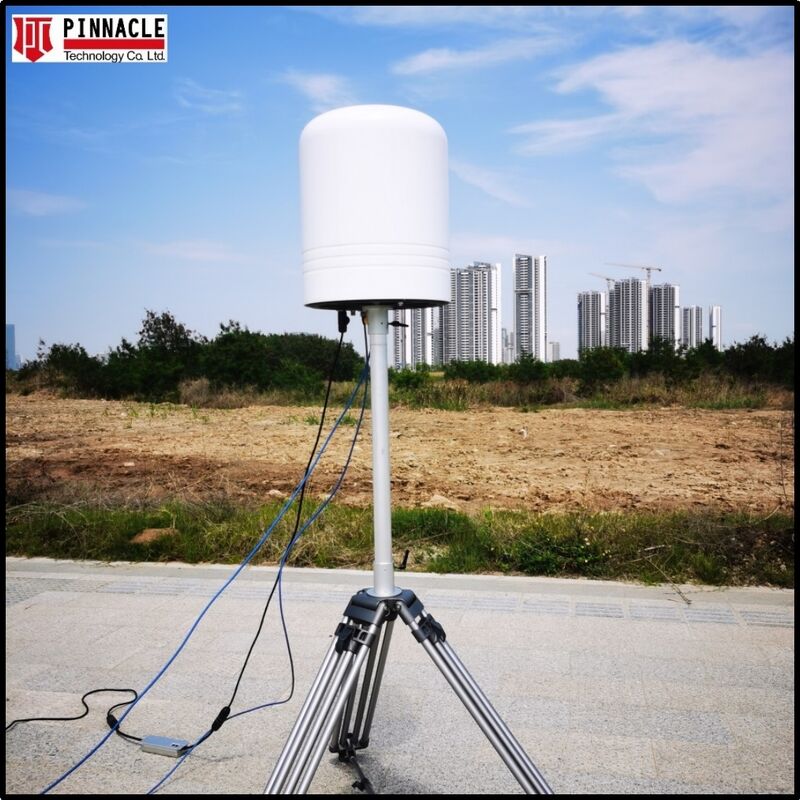

Passives Erkennungsmodul
| Parameter | Spezifikation |
|---|
| Modell | PTC-UAV-D2C |
| Frequenzbereich | 100 MHz - 6 GHz |
| Erfassungsbereich | 1 bis 5 km |
| Erkennungsempfindlichkeit | ≥ -95 dBm (25 kHz) |
| Richtigkeit der Anleitung | Bewegung ≤ 10°, Schweben ≤ 3° |
| Richtungsrichtlinie | 360° in alle Richtungen |
| Unterstützte Modulation | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Gleichzeitige Erkennung | ≥10 Drohnen |
| Hauptfrequenzen | 433 MHz (Custom), 910 MHz, 1.2 GHz (Custom), 1.4 GHz, 2.4 GHz, 5.2 GHz, 5.8 GHz |
| Detektionshöhe | 0 bis 1000 m |
| Richtungsgenauigkeit | ≤ 1,0° (RMS) |
| Stromverbrauch | 15 W |
| Positionsgenauigkeit | Drohnen ≤ 10 m, Piloten ≤ 10 m |
| Zeit der Erkennung | ≤ 3 Sekunden |
| Zeit zum Erholen | ≤ 3 Sekunden |
| Erfolgsquote der Erkennung | ≥97% |
| Betriebstemperatur | -40°C bis +70°C |
| Stromversorgung | AC 110V bis 240V |
| Abmessungen | Φ600 mm * H420 mm (± 2 mm) |
| Gewicht | 30 kg |
Kompatible Drohnenmodelle
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, Wi-Fi-Drohnen und DIY-Drohnen (Analog-Bildübertragung)
Erkennungsfähigkeiten
- Drohnenerkennung und -identifizierung:Erkennt und identifiziert Marke, Modell, Frequenz und technische Spezifikationen von drones
- Position der Drohne:Lokalisiert Drohnen der DJI-Serie mit Echtzeit-Positionsdaten einschließlich Längengrad, Breite, Azimut, Entfernung, Geschwindigkeit und Höhe
- Position des PilotenVerfolgt mit Echtzeit-Positionsdaten die Pilotstandorte für DJI-Drohnen (Air-, Mini-, FPV-, Avata-Modelle)
- UAV-Richtungserkennung:Unterstützt gleichzeitige Richtungsfindung für ≥ 3 Ziele mit Echtzeit-Azimuthanzeige auf elektronischen Karten
- RID-FunktionErhält und entschlüsselt Remote-ID-Informationen für Drohnen mit RID-Übertragung
- Spektrumscanning:100 MHz-6 GHz-Spektrumanalyse mit Spektrendiagramm und Wasserfallanzeige
- Einzigartige Kennung:Erkennt eindeutige Seriennummern für Drohnen der DJI-Serie
- Integrierte Gegenmaßnahmen:Automatische Störung nach Drone-Identifizierung
- Mehrzweckverfolgung:Gleichzeitige Positionierung und Verfolgung mehrerer Drohnen mit Flugbahnanzeige
- Integration der API:Standardschnittstelle für die Datenintegration mit Managementsystemen
- Wi-Fi-Modellbibliothek:Verbesserte Erkennung von Drohnen mit WiFi-Signal
- Elektronische Karten:Unterstützt AMap, Baidu und Google (offline) Karten
- Integriertes Design:Rationalisierte Installation mit einheitlicher Systemarchitektur
Systemmerkmale
- Erweiterte Reichweite:Richtungsfindung bis zu 4 km in offener Umgebung
- Breitfrequenzübertragung:400MHz-6GHz-Funktion zur Richtungsermittlung von UAVs
- Passivbetrieb:Keine elektromagnetischen Emissionen bei umweltfreundlichem Betrieb
- 24/7 Bereitschaft:Dauerbetrieb unter komplexen elektromagnetischen und rauen Wetterbedingungen
- 360° Abdeckung:Umfassende Erkennung im gesamten geschützten Luftraum
- Schwarze/Weiße Liste:Unterscheidung zwischen kooperativen und nicht kooperativen Drohnen (DJI-Modelle)
- Einbruch Warnungen:Geräuschliche und visuelle Alarme bei Erkennung von Drohnen
- Trajektorische Wiedergabe:Analyse historischer Flugdaten für die Sicherheitsbewertung
- Ermittlungsunterlagen:Umfassende Protokollierung von Seriennummern, Modellen, Frequenzen und mehrdimensionalen Daten von Drohnen
- Datenvisualisierung:Statistische Analyse durch Wärmepläne und Liniendiagramme
- Unterstützung für mehrere Karten:Elektronische Kartenwechsel einschließlich Gaode, Bing, Baidu und Google offline

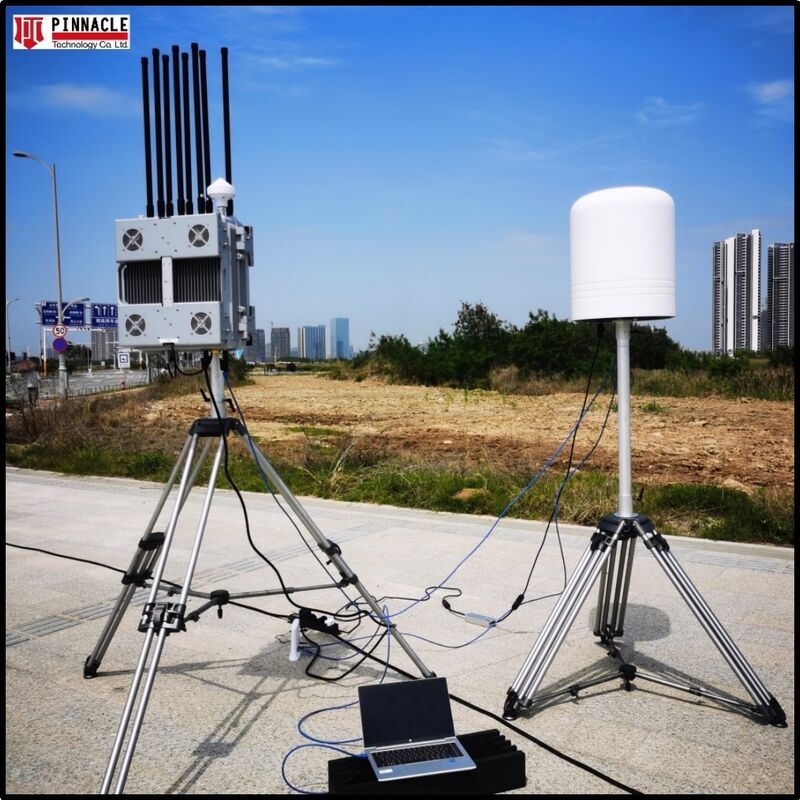

Optionales Störsystem
Spezifikationen für Störungen
| Kanal | Frequenzbereich | Ausgangsleistung | In-Band-Flachheit |
|---|
| CH1 | 900-930 MHz | 100 W | ±0,5 dB |
| CH2 | 1160-1300 MHz | 100 W | ±0,5 dB |
| CH3 | 1550-1610 MHz | 100 W | ±0,5 dB |
| CH4 | 2400-2480 MHz | 100 W | ±0,5 dB |
| CH5 | 5150-5250 MHz | 100 W | ±0,5 dB |
| CH6 | 5725-5850 MHz | 100 W | ±0,5 dB |
| CH7 | 400 bis 450 MHz | 100 W | ±0,5 dB |
| CH8 | 1400 bis 1440 MHz | 100 W | ±0,5 dB |
Details zum Störsystem
| Parameter | Spezifikation |
|---|
| Arbeitskanäle | 8 Kanäle |
| Gesamtleistung | 800 W |
| Leistungsaufnahme | Die in Absatz 1 genannten Bedingungen gelten für die Berechnung der Leistungsspiegel. |
| Wasserdichte | IP65 |
| Betriebstemperatur | -30°C bis +55°C |
| Abmessungen | 500 * 450 * 235 mm |
| Nettogewicht | Ungefähr 35 kg |
| Montageoptionen | Wandmontage (Standard), Stangmontage (optional) |
| Schutzmerkmale | VSWR-Schutz (Automatisches Abschalten bei VSWR > 5:1), Temperaturschutz (Automatisches Abschalten > 75°C, Neustart bei 55°C) |
| Betriebsplan | Kontinuierlicher Betrieb 24/7/365 |
| Bauwesen | Metallgehäuse mit vandalsicherem Aufbau |
Produktbilder
Anmerkung:Alle Arbeitsfrequenzen können entsprechend den spezifischen Betriebsvoraussetzungen angepasst werden.
