Einzelheiten des Produkts: |
|
Das Low-Altitude-UAV/Drone Detection and Jamming-System wurde entwickelt, um unerwünschte bösartige Aktivitäten von UAV/Drone zu überwachen.

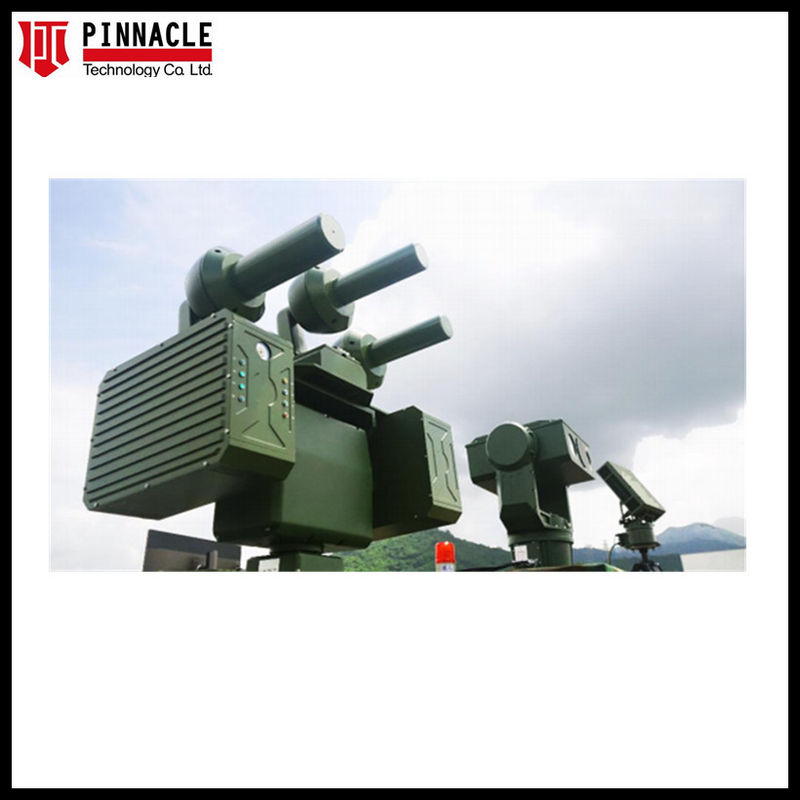

Das System ist ein fortschrittliches modulares System, das aus Sicherheitsradar, Videodetektionskamera, Funkdetektion und HF-Störungsmodul besteht.Mehrere Geräte können miteinander vernetzt werden, um eine engere und größere Sicherheit zu gewährleisten.
Das System überwacht die UAV / Drohnen durch Multi-Sensor-Informationsfusion und Zusammenarbeit,und führt Störungen und Zwangslandungen an UAVs / Drohnen durch, die in die Verteidigungszone gelangen, um die Sicherheit zu gewährleisten.
|
Systemmerkmale:
● Fähigkeit zur statischen Zieldetektion mit der patentierten Technologie der "Vorfeldzieldetektion im Hintergrund von Radarlärm in der Nähe des Bodens",
Unser System hat die Fähigkeit stationäre Ziele zu erkennen.
● Anpassungsfähigkeit an komplexe Umgebungen durch die Verwendung der "UAV-Identifizierung in unbeschränkten Szenen"-Technologie
Es ist wichtig, dass die Kommission die erforderlichen Maßnahmen ergreift, um die Entwicklung der Systeme in verschiedenen Szenarien, insbesondere in komplexen städtischen Umgebungen, bei denen das System noch damit umgehen kann, zu unterstützen.
● Für den von Drohnen optimierten Bildverarbeitungsalgorithmus, die Neuralnetztechnologie zur Identifizierung der Drohnen und die Verarbeitungsmethoden
die die Anforderung an die Szene nicht einschränken, eine größere Anpassungsfähigkeit haben.
● Niedrigstrahlung, um sich an den intensiven Einsatz von Menschen in der Stadt anzupassen, wählt die kompakte Version einen breitimpulsiven, leistungsarmen, vollständig festen Zustand
Radar mit einer menschlich sicheren Entfernung von weniger als 2 Metern und erkennt effektiv die Entfernung für kommerzielle Drohnen wie die DJI-Serie bis zu 1 km
● Flexible Multi-Sensor-Fusion, das System ist mit einer Vielzahl von Radar-, Funkerkundungs- und optoelektronischen Geräten ausgestattet, die Benutzer auswählen können
Wirksam verbessern Zieldetektion und -erkennungsfähigkeit und verringern die Fehlalarmrate, während gleichzeitig flexible und
unterschiedliche Verwendungsmethoden.
● Anpassungsfähigkeit an die Umwelt: Das System berücksichtigt vollständig die klimatischen Merkmale der verschiedenen Regionen und erfüllt die Anforderungen an kontinuierliche
Sie sollten den ganzen Tag über verwenden.
● Das System kann in einem Netzwerk eingesetzt werden, um sich an verschiedene Veranstaltungsorte und Benutzerbedürfnisse anzupassen.
und Layout-Schemas, und Benutzer können sie im Management Center verwalten.
● Die offene Schnittstelle des Systems kann mit dem vorhandenen Sicherheitssystem des Benutzers verbunden werden, um eine einheitliche Verwaltung zu erreichen
● Das System mit mehrstufigem Betriebsmodus gemäß den Anforderungen des Benutzers und dem Zonenwarngrad: Stufe 1, Ein Sensor bestätigt Ziel
Dann Störung: Stufe 2, zwei Sensoren bestätigen Ziel, dann Störung. Stufe 3, drei Sensoren bestätigen Ziel, dann Störung.

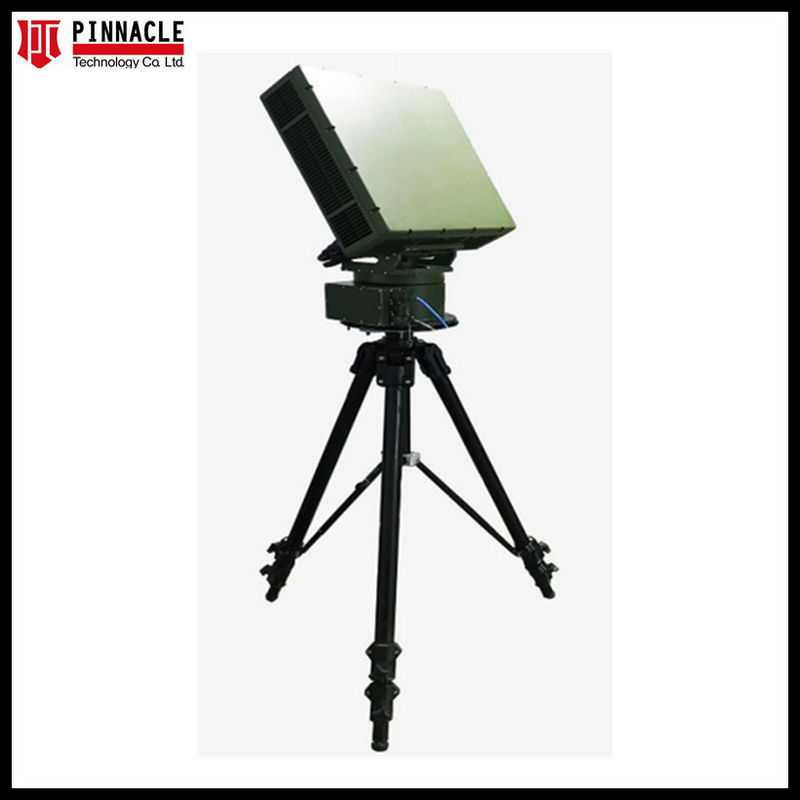

Radartechnische Parameter:
| Artikel 1 |
Index |
| System |
3-D-Aktivphasen-Array |
| Band |
Ku-Band |
| Macht |
≤ 120 W |
| Erfassungsbereich |
Maximale Reichweite: 3 km (RCS = 0,01m2) |
| Mindestreichweite: 200 m |
| Reichweitenlösung |
≤ 10 m |
| Auflösung im Azimut |
30,6° |
| Azimutgenauigkeit |
0.5° |
| Auflösung |
3° |
| Höhengenauigkeit |
1° |
| Richtungsdeckung |
Horizontale: 360°, (≤ 7 Sekunden) |
| Vertikal: 42° |
| Scannereich |
360° mechanische Scanning |
| Gewicht |
≤ 35 kg |
| Abmessung |
600 mm (H) x 420 mm (W) x 330 mm (L) |
| Stromversorgung |
Gleichspannung 24V, 10A |
| Stromverbrauch |
≤ 120 W |
| Eigentumsrecht |
65 |

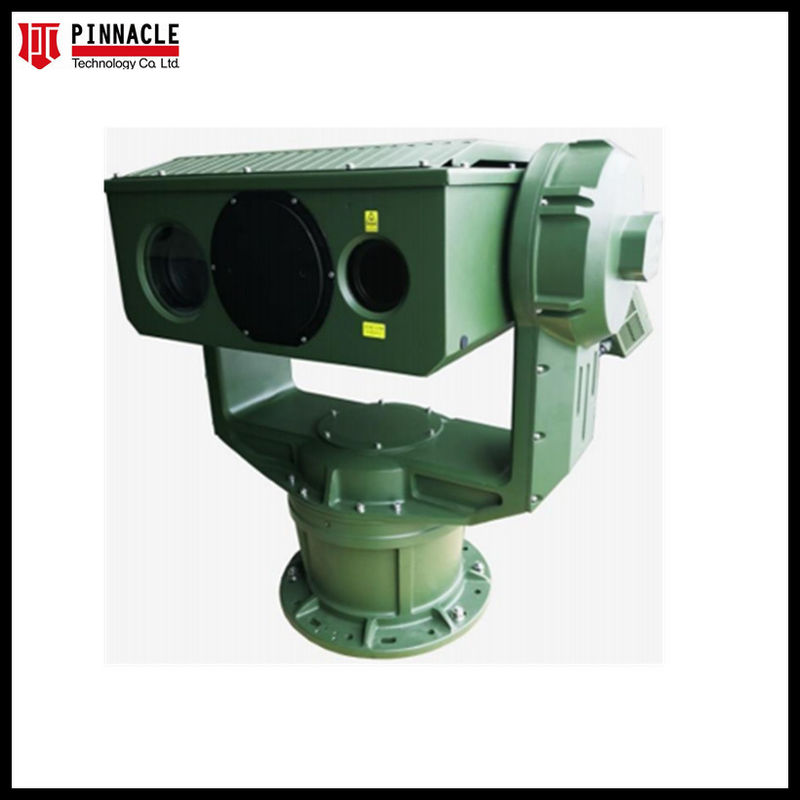

Technische Parameter der EQ-Kamera
| Gerät |
Artikel 1 |
Index |
| EO-Kamera |
Entschließung |
1080p |
| Pixel |
2 Millionen |
| Erleuchtung |
≥ 0,0021x |
| Brennweite |
22.5 ~ 755 mm,34x optisch |
| Blickwinkel |
Horizontales Sichtfeld: 0,54°~18,12° (weite Fernsicht) |
| Sichtfeld vertikal: 0,41° bis 13,48° (Wide-Tele) |
| Anzeigenbereich |
Pan-Bereich: 360° unbegrenzt |
| Neigungsbereich: -45° bis +90° |
| Drehgeschwindigkeit |
Pangeschwindigkeit ≤ 80°/s,Neigungsgeschwindigkeit ≤ 60°/s |
| Thermische |
Sensor |
Nichtgekühlter Brennflächensensor |
| Pixel |
384*288 |
| Infrarot-Wellenband |
8 bis 14um |
| Brennweite |
31 ~ 155 mm |
| Blickwinkel |
Horizontales Sichtfeld: 4,02°~19,9° (Wide-Tele) |
| Sichtfeld: 3,21° bis 15,9° (Wide-Tele) |
| Laser-Nachtsicht |
Laserlichtquelle |
Infrarotlaser |
| Wellenlänge |
810 nm |
| Macht |
15 W |
| System |
UAV-Identifizierungs- und Verfolgungsbereich |
Der Himmel ist klar.:≤ 2,4 km |
| Nachtsicht:≤ 1,2 km,Wärme: ≤ 700 m |
| Zeit der Identifizierung |
<3S |
| Eigentumsrecht |
66 |

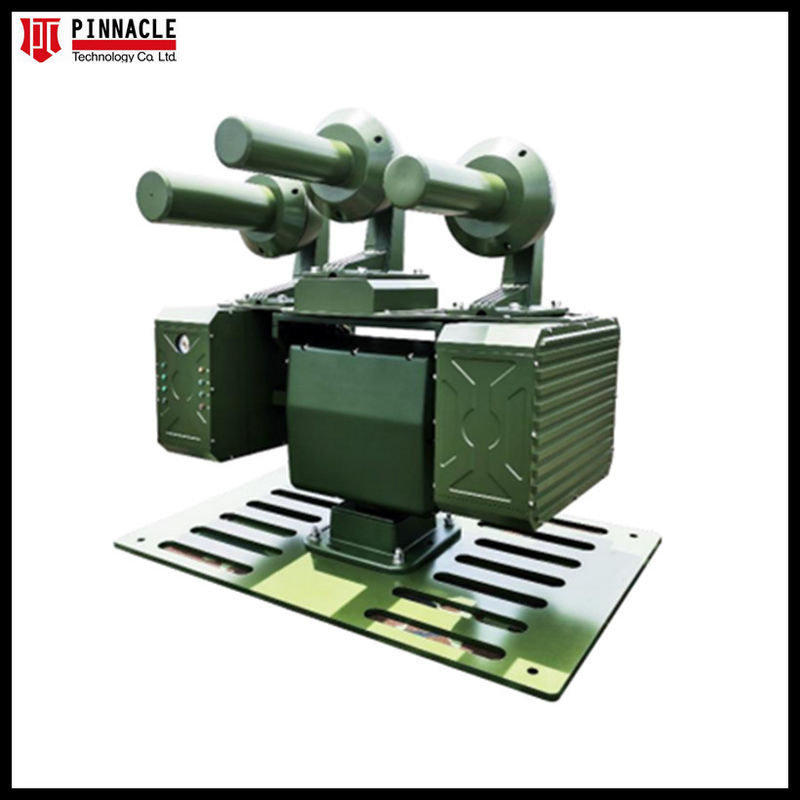

HF-StörmodulsParameter:
| Kanäle Nr. |
Häufigkeit |
RFAusgangsleistung+/-3dBm |
| 1 |
20 bis 600 MHz |
50 W |
| 2 |
600 bis 1400 MHz |
50 W |
| 3 |
1400-2200 MHz |
50 W |
| 4 |
2200 bis 3000 MHz |
50 W |
| 5 |
3000-3800 MHz |
50 W |
| 6 |
3800 bis 4600 MHz |
50 W |
| 7 |
4600-5400 MHz |
50 W |
| 8 |
5400-6200 MHz |
50 W |
| Gesamtzahl der Arbeitskanäle |
8 Kanäle |
| Jede Bandleistung |
50 W |
| Gesamtleistung |
400 W |
| Leistung einstellbar |
Jede Bandleistung kann per Software eingestellt werden |
| Störbereich |
500-2000 m, der Störbereich hängt von der lokalen Umgebung ab
Faktoren und der Abstand zwischen Drohne, Fernbedienung und Störgerät
|
| Antenne |
Eingebettete Omni-Antennen mit hohem Gewinn |
| Störziel |
Die Frequenzen der Drohnen und Fernbedienungsfrequenzen von 20-6000 |
