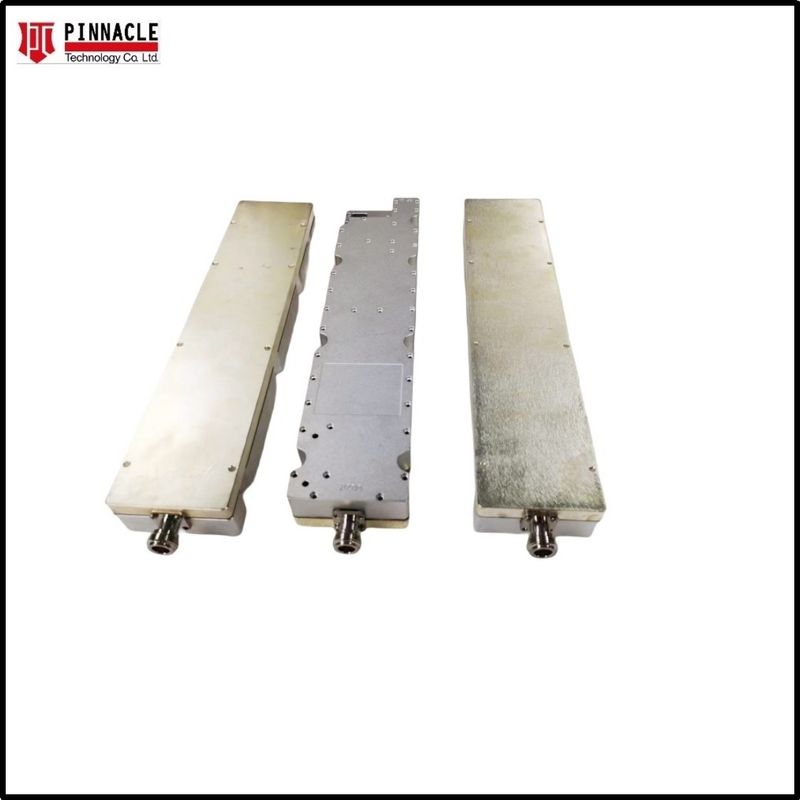

Festkörper 200W Hochleistungs-Verstärker 2.4G
Markenname:
PTC
Modellnummer:
HPA2.4G-200W
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO 9000
Mindestbestellmenge:
1 Stück
Preis:
Contact Us
Lieferfähigkeit:
500000 Stück/Jahr
Zahlungsbedingungen:
T/T, Western Union, MoneyGram
Standardverpackung:
Ausgestopft
Einzelheiten zum Produkt
Hervorheben:
Drohne Störung RF-Leistungsmodul
,200W 2
,4 GHz RF-Leistungsmodul
Part Number:
PTC-HPA2.4G-200W
Output Power:
200 W
Class:
AB Lineare GaN
Product Name:
Hochleistungsmodule für Funkverstärker
Beschreibung des Produkts
Detaillierte Spezifikationen & Funktionen
Elektrische Spezifikationen
| Parameter | Spezifikation | Anmerkungen |
| Betriebsfrequenzbereich | 2.4G - 2,5 GHz | |
| Leistungsausgabe | 250 Watt Min | CW |
| Leistungsausgabe @ P1dB | 200 Watt Typ | CW |
| Leistungszuwachs | 53 dB Min. | |
| Kraftgewinn Flachheit | 4.0 dB p-p Max. | Konstante Eingangsleistung |
| Eintritts-/Ausgangs-Rückkehrverlust | 10 dB Min. | Relativ zu 50 Ohm |
| Zwei-Ton-Intermodulation (IMD) | -30 dBc Typ | 40 dBm/Ton, Δ = 1 MHz |
| Harmonik | -20 dBc Typ | -15dBc @ 1GHz - bei Nennleistung |
| Falsch | -60 dBc Max. | Nichtharmonische |
| Betriebsspannung | 28 VDC Nom | |
| Aktueller Verbrauch | 48 Ampere maximal | Bei bewerteten Pout |
| Maximaler Einstiegsstromschutz | +8 dBm | < 10 Sek ohne Beschädigung |
| Schutz gegen Last VSWR | 5: 1 | < 1 Minute bei Nennleistung |
| Geschwindigkeit einschalten / ausschalten | 5 μSec Max |
Umweltcharakteristiken
| Parameter | Spezifikation | Anmerkungen |
| Betriebsfalltemperatur | -20 bis +65 °C | |
| Speichertemperatur | -40 bis +85 °C | |
| Relative Luftfeuchtigkeit | 5 bis 95% | nicht kondensierbar |
Mechanische Spezifikation
| Parameter | Spezifikation | Anmerkungen |
| Abmessungen | 300 x 400 x 60 mm | mit Ausnahme der Steckverbinder |
| Gewicht | 8.1 kg. | |
| HF-Anschlüsse Ein/Aus | SMA / Typ-N weiblich | |
| Gleichstromversorgung / Schnittstellenanschluss | Hybride 9-Pin-D-Sub | 9W4 |
| Kühlung | Außenheizkörper | Zwangluft erforderlich |
Eigenschaften
Lineare GaN-Konstruktion der Klasse AB
Sofortige ultrabreite Bandbreite
Für alle Modulationsstandards für einen einzigen Kanal geeignet
Kleiner Formfaktor und geringes Gewicht
Einbauschaltkreise
Hohe Zuverlässigkeit und Robustheit
