400-3000MHZ Breitband-HF-Leistungsverstärkermodul 50W
Markenname:
PTC
Modellnummer:
PTC-A4030-50W
Herkunftsort:
SHENZHEN CHINA
Zertifizierung:
QS,CE
Mindestbestellmenge:
1Stk
Preis:
Neg
Lieferfähigkeit:
50000/M
Lieferzeit:
3-30 Tage
Zahlungsbedingungen:
Western Union, T/T, L/C, D/A, D/P
Standardverpackung:
Kartonverpackung
Einzelheiten zum Produkt
Hervorheben:
400-3000MHz HF-Leistungsverstärkermodul
,Breitbandhf-verstärker 50W
,Breitband-Leistungsverstärkermodul
Beschreibung des Produkts
Detaillierte Spezifikationen & Funktionen
400-3000MHz Breitband Breitband 50W HF-Leistungsverstärkermodul
Dieses 400-3000MHz RF Modul 50W Power Amplifier ist ein Modul ohne Signalquelle, das eine Ausgangsleistung von 50W liefert.und 6000-8000MHz HF-PA-Konfigurationen.
Wesentliche Merkmale
Ultrabreitbandleistung
Nahtlose Abdeckung von 400 MHz bis 3000 MHz, wodurch die Notwendigkeit mehrerer Schmalbandverstärker beseitigt wird.
Fortgeschrittene GaN-Technologie
Nutzt hocheffiziente Geräte aus Galliumnitrid auf Siliziumkarbid (GaN-on-SiC) für eine überlegene Leistungsdichte und thermisches Management.
Eingebauter Schutz
Ein integrierter Schaltkreis zum Übertemperaturschutz und VSWR-Schutz (Voltage Standing Wave Ratio) zur Verhinderung von Schäden durch Signalreflexion.
Kompaktes und robustes Design
Sie befindet sich in einem präzise bearbeiteten Aluminium-Legierungs-Chassis, das für harte industrielle und relative Umgebungsbedingungen ausgelegt ist.
Anpassungsmöglichkeiten
Der Frequenzbereich und die Ausgangsleistung können je nach spezifischen Anforderungen angepasst werden.
Anwendungen
- Elektronische Gegenmaßnahmen (ECM): Ideal für Signalstörungen und Breitbandstörungen
- Test und Messung: Eine zuverlässige Labor-Leistungsquelle für EMV-Tests und Antennenmessungen
- Kommunikationssysteme: Hochleistungs-Booster für 5G, Wi-Fi 6 und Satelliten-Bodenstationen
- Radarsysteme: Impuls- und CW-Anwendungen für die moderne Radarerkennung
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Frequenzbereich | 400-3000 MHz |
| Ausgangsleistung (P_sat) | ≥ 50 W |
| Gewinn | ≥ 50 dB |
| In-Band Flachheit gewinnen | ≤ 5,0 dB |
| Arbeitsstrom | ≤ 5,5 A |
| Verbindungsstück | SMA-Frauen |
| Stromversorgung und Steuerungsschnittstelle | DB7W2 |
| VCC-Stromversorgung und Höchstspannung | +28V, +32V |
| Abmessung | 180 × 90 × 25 mm (ohne Steckverbinder) |
| Nettogewicht | 1 kg |
| Stromversorgungsdraht | Rot+Schwarz+Aktivieren von Draht |
| Betriebstemperatur | -40°C bis +55°C |
Sie mögen möglicherweise auch
800W 1200-1400MHz Hochleistungs-HF-Verstärker mit Rack-Mounted Design für industrielle Anwendungen
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Hochleistungsverstärkermodul mit einer Leistung von 8 ̊10 GHz und einer Leistung von 50 W
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...

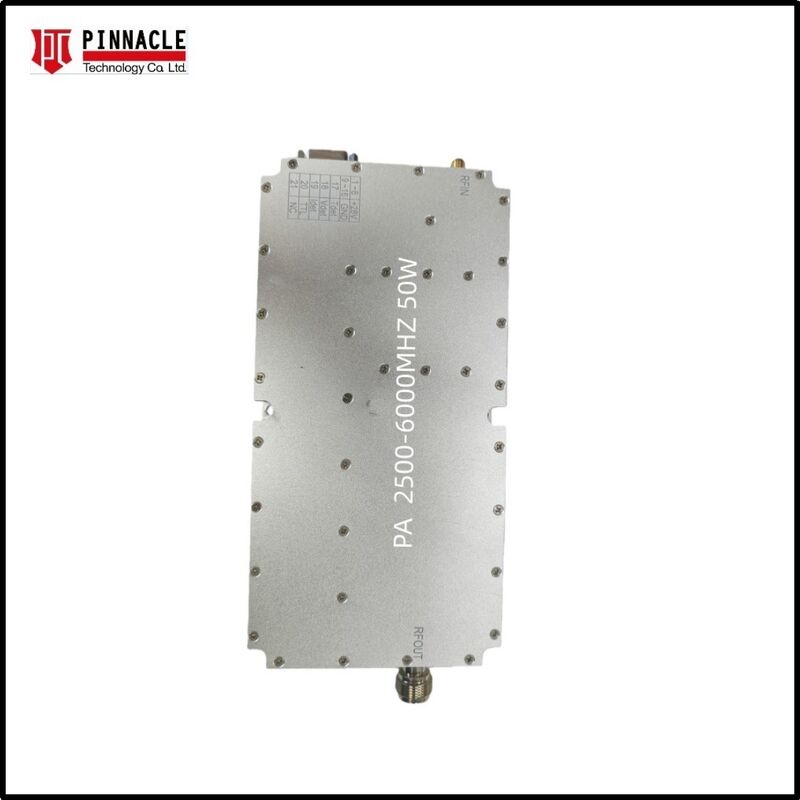

Ultrabreitband-RF-Leistungsverstärkermodul 2500 bis 6000MHz 50W Ausgangsleistung geeignet für Anwendungen von 5G WiFi 6 Satelliten- und Radarsystemen
Ultra Wideband RF Power Amplifier Module 2500 to 6000MHz 50W Output Power This 2500-6000MHz RF Module is a 50W power amplifier module designed for 5G, WiFi 6, satellite, and radar system applications. The module operates without requiring an external signal source. Key Features Ultra-Wideband ...

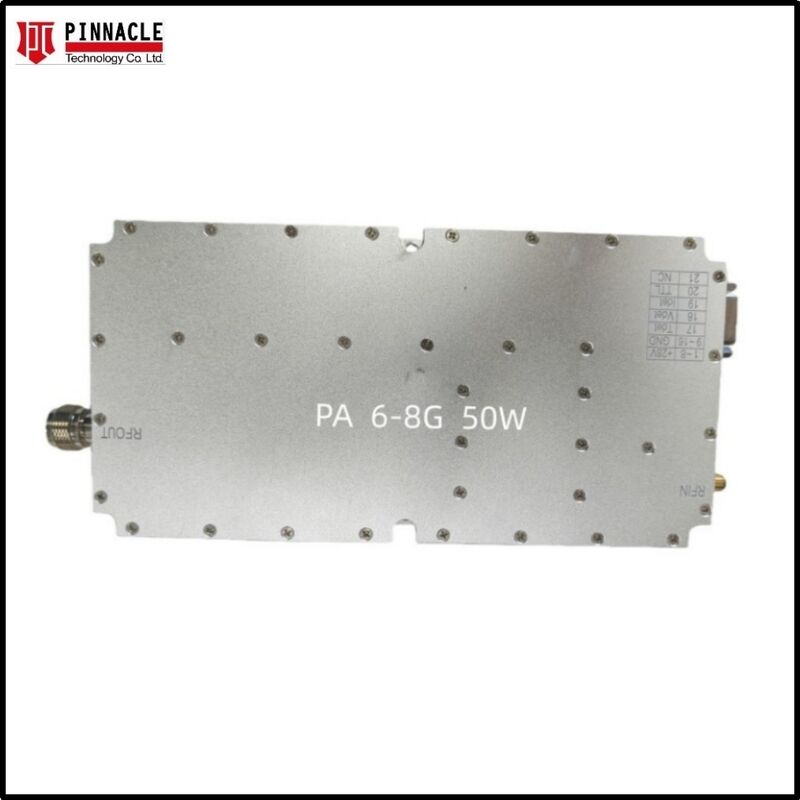

HF-Leistungsverstärker-Modul mit 50 Watt für die Kommunikation und Messung von Signalstörungen
