HF-Leistungsverstärker-Modul mit 50 Watt für die Kommunikation und Messung von Signalstörungen
Markenname:
PTC
Modellnummer:
PTC-A6080-50W
Herkunftsort:
SHENZHEN CHINA
Zertifizierung:
QS,CE
Mindestbestellmenge:
1Stk
Preis:
Neg
Lieferfähigkeit:
50000/M
Lieferzeit:
3-30 Tage
Zahlungsbedingungen:
Western Union, T/T, L/C, D/A, D/P
Standardverpackung:
Kartonverpackung
Einzelheiten zum Produkt
Hervorheben:
50 Watt HF-Leistungsverstärkermodul
,6 bis 8 GHz Signalstörverstärker
,HF-Verstärkermodul für Kommunikationsmessungen
Beschreibung des Produkts
Detaillierte Spezifikationen & Funktionen

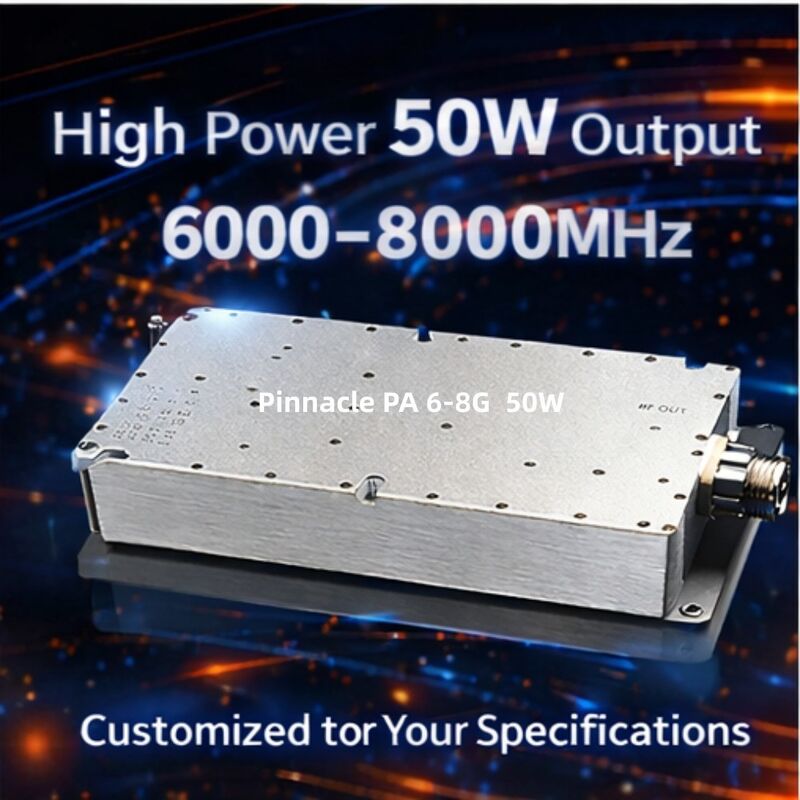

HF-Leistungsverstärkermodul - 50W, 6-8GHz
Professionelles 6-8GHz-HF-Modul mit 50W Ausgangsleistung für Signalstörungen, Kommunikationssysteme und Messanwendungen.
Produktübersicht
Dieses 6- bis 8-GHz-HF-Leistungsverstärker-Modul liefert eine Ausgangsleistung von 50 W, ohne dass eine externe Signalquelle erforderlich ist.und 6000-8000MHz HF-PA-Konfigurationen.
Wesentliche Merkmale
- Ultrabreitbandleistung:Nahtlose Abdeckung von 400 MHz bis 3000 MHz, wodurch die Notwendigkeit mehrerer Schmalbandverstärker beseitigt wird
- Fortgeschrittene GaN-Technologie:Nutzt hocheffiziente Geräte mit Galliumnitrid auf Siliziumkarbid (GaN-on-SiC) für eine überlegene Leistungsdichte und thermisches Management
- Eingebundener Schutz:Integrierte Schaltkreise zum Schutz vor Übertemperatur und VSWR-Schutz zur Verhinderung von Schäden durch Signalreflexion
- Kompakt und robust:mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
- Anpassbar:Frequenzbereich und Ausgangsleistung können je nach Kundenanforderungen angepasst werden
Anwendungen
- Elektronische Gegenmaßnahmen (ECM):Ideal für Signalstörungen und Breitbandstörungen
- Prüfung und Messung:Zuverlässige Labor-Leistungsquelle für EMV-Prüfungen und Antennenmessungen
- Kommunikationssysteme:Hochleistungsverstärker für 5G-, Wi-Fi-6- und Satelliten-Bodenstationen
- Radarsysteme:Impuls- und CW-Anwendungen für die moderne Radardetektion
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Frequenzbereich | 6 bis 8 GHz |
| Ausgangsleistung (P_sat) | ≥ 50 W |
| Gewinn | ≥ 50 dB |
| In-Band Flachheit gewinnen | ≤ 5,0 dB |
| Arbeitsstrom | ≤ 5,5 A |
| Verbindungsstück | SMA-Frauen |
| Stromversorgung und Steuerungsschnittstelle | DB7W2 |
| VCC-Stromversorgung und Höchstspannung | +28V, +32V |
| Abmessung | mit einer Breite von nicht mehr als 30 mm |
| Nettogewicht | 1 kg |
| Stromversorgungsdraht | Rot+Schwarz+Aktivieren von Draht |
| Betriebstemperatur | -40°C bis +55°C |
