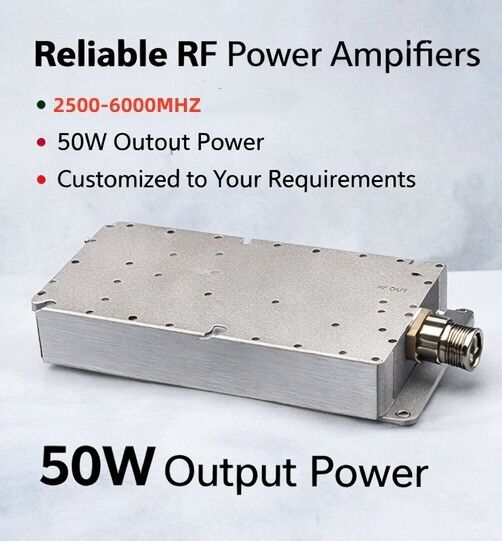

Ultrabreitband-RF-Leistungsverstärkermodul 2500 bis 6000MHz 50W Ausgangsleistung geeignet für Anwendungen von 5G WiFi 6 Satelliten- und Radarsystemen
Markenname:
PTC
Modellnummer:
PTC-A2560-50W
Herkunftsort:
SHENZHEN CHINA
Zertifizierung:
QS,CE
Mindestbestellmenge:
1Stk
Preis:
Neg
Lieferfähigkeit:
50000/M
Lieferzeit:
3-30 Tage
Zahlungsbedingungen:
Western Union, T/T, L/C, D/A, D/P
Standardverpackung:
Kartonverpackung
Einzelheiten zum Produkt
Hervorheben:
Ultrabreitband-HF-Leistungsverstärkermodul
,50W HF-Leistungsverstärker für 5G
,Funkverstärker mit WiFi 6
Beschreibung des Produkts
Detaillierte Spezifikationen & Funktionen

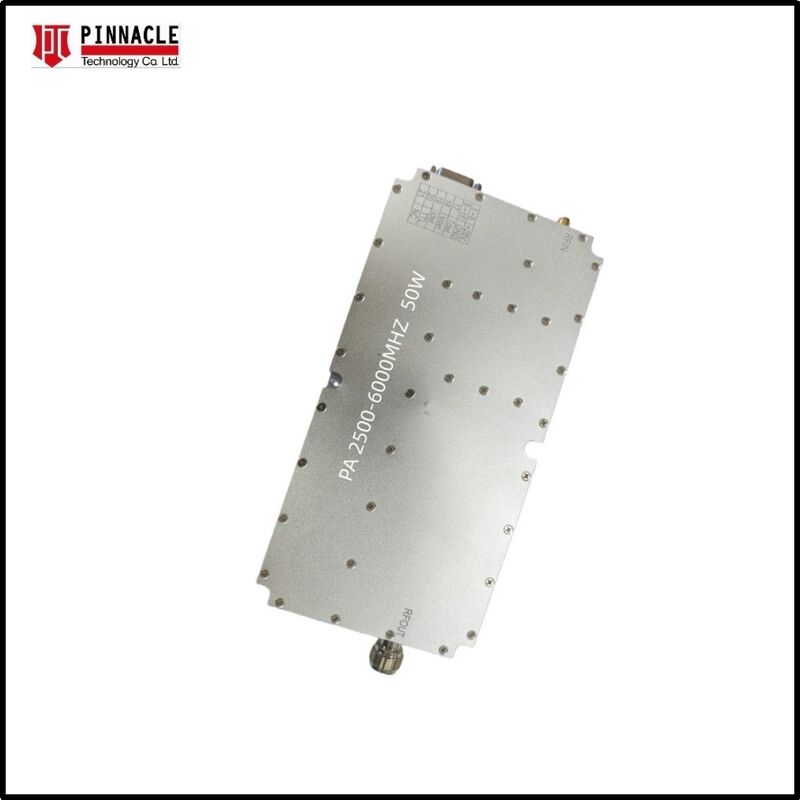

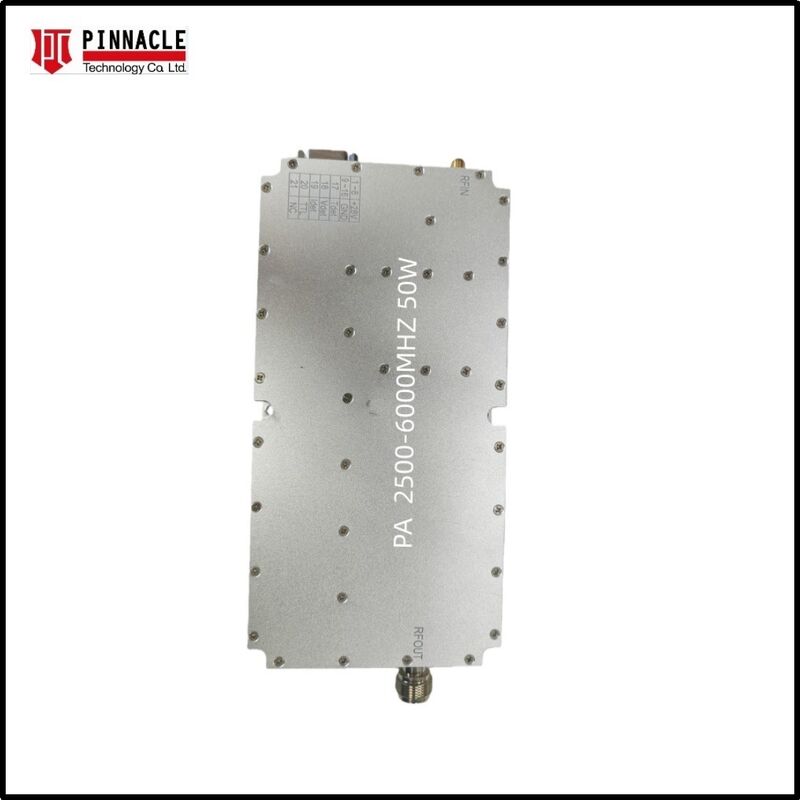

Ultrabreitband-HF-Leistungsverstärkermodul 2500 bis 6000MHz 50W Ausgangsleistung
Dieses 2500-6000MHz-HF-Modul ist ein 50W Leistungsverstärkermodul, das für Anwendungen von 5G-, WiFi-6, Satelliten- und Radarsystemen entwickelt wurde.
Wesentliche Merkmale
- Ultrabreitbandleistung:Nahtlose Abdeckung von 400 MHz bis 3000 MHz, wodurch die Notwendigkeit mehrerer Schmalbandverstärker beseitigt wird
- Fortgeschrittene GaN-Technologie:Nutzt hocheffiziente Geräte mit Galliumnitrid auf Siliziumkarbid (GaN-on-SiC) für eine überlegene Leistungsdichte und thermisches Management
- Eingebundener Schutz:Einschließlich integrierter Schaltungen zum Schutz vor Übertemperaturen und zum Schutz vor VSWR (Voltage Standing Wave Ratio) zur Verhinderung von Schäden durch Signalreflexion
- Kompakt und robust:In einem präzise bearbeiteten Aluminiumlegierungs-Chassis, das für harte Industrieumgebungen und alle relativen Umgebungen ausgelegt ist
- Anpassbar:Frequenzbereich und Ausgang können auf Anfrage angepasst werden
Anwendungen
- Elektronische Gegenmaßnahmen (ECM):Ideal für Signalstörungen und Breitbandstörungen
- Prüfung und Messung:Eine zuverlässige Laborkraftquelle für EMV-Tests und Antennenmessungen
- Kommunikationssysteme:Hochleistungsverstärker für 5G-, Wi-Fi-6- und Satelliten-Bodenstationen
- Radarsysteme:Impuls- und CW-Anwendungen für die moderne Radardetektion
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Frequenzbereich | 2500-6000 MHz |
| Ausgangsleistung (P_sat) | ≥ 50 W |
| Gewinn | ≥ 50 dB |
| In-Band Flachheit gewinnen | ≤ 5,0 dB |
| Arbeitsstrom | ≤ 5,5 A |
| Verbindungsstück | SMA-Frauen |
| Stromversorgung und Steuerungsschnittstelle | DB7W2 |
| VCC-Stromversorgung und Höchstspannung | +28V, +32V |
| Abmessung | 180 × 90 × 25 mm (ohne Steckverbinder) |
| Nettogewicht | 1 kg |
| Stromversorgungsdraht | Rot+Schwarz+Aktivieren von Draht |
| Betriebstemperatur | -40°C bis +55°C |
Sie mögen möglicherweise auch
800W 1200-1400MHz Hochleistungs-HF-Verstärker mit Rack-Mounted Design für industrielle Anwendungen
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Hochleistungsverstärkermodul mit einer Leistung von 8 ̊10 GHz und einer Leistung von 50 W
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
400-3000MHZ Breitband-HF-Leistungsverstärkermodul 50W
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

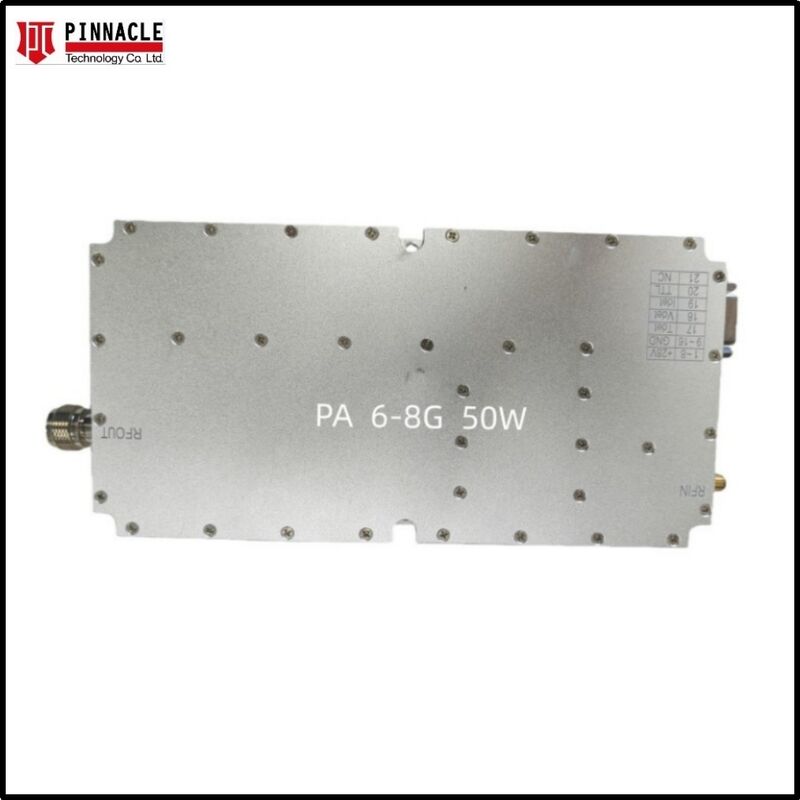

HF-Leistungsverstärker-Modul mit 50 Watt für die Kommunikation und Messung von Signalstörungen
